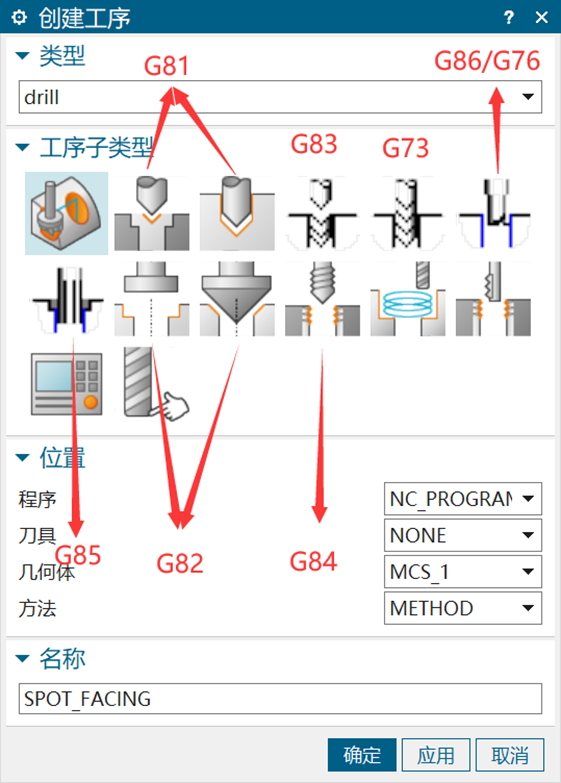

课程内容：钻孔。循环类型的讲解。孔的选择，有图素，大小和颜色等筛选方式，孔的附加和省略，孔的优化有距离，水平，竖直优化等。盲孔深度和通孔深度表达方式，参数组的设定方式等。课后练习

G17 X Y ,G18 X Z ,G19 Y Z M29刚性攻丝 G98安全高度 G99 R平面z
G81 X Y Z R F /G00回退（主轴不停止旋转回退）
G82 X Y Z R F P(时间，单位毫秒) P1000=1秒/锪孔 沉头孔 埋头孔
G83 X Y Z R F Q(每次加工深度)深孔
G84 X Y Z R F (Q) 攻丝 右旋
发那科 F=PN 螺距乘以转速 M81.25
三菱 F=P
G85 X Y Z R F /G01回退 铰孔
G86 X Y Z R F /主轴停止G00回退 粗镗
G73 X Y Z R F Q(回退到当前层) 断屑
常用 G83深孔 G73之间 G81浅孔，点孔
G74 X Y Z R F (Q)攻丝 左旋 重点主轴M04反转
G76 X Y Z R F Q 钻到底部M19 Q(横向距离设定值不大于0.5) 精镗

G82视频里说的是G85 注意确认

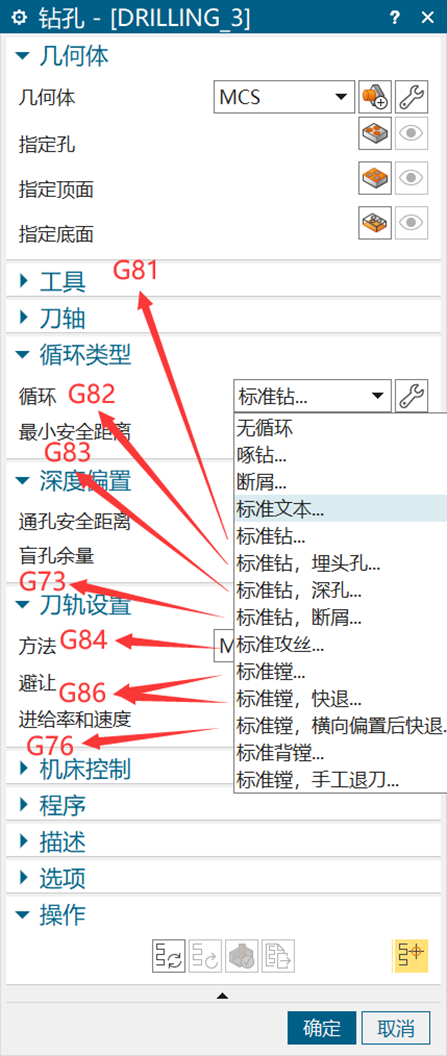

标准镗输出的是G85
Points Only
仅点

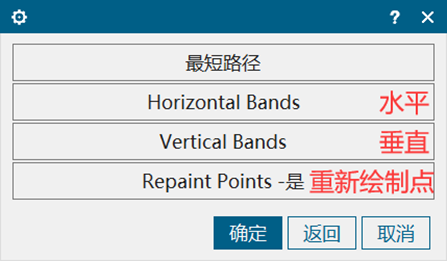

优化水平升序 X小到大排列→，降序X大到小排列←
优化垂直升序Y小到大排列↑，降序Y大到小排列↓

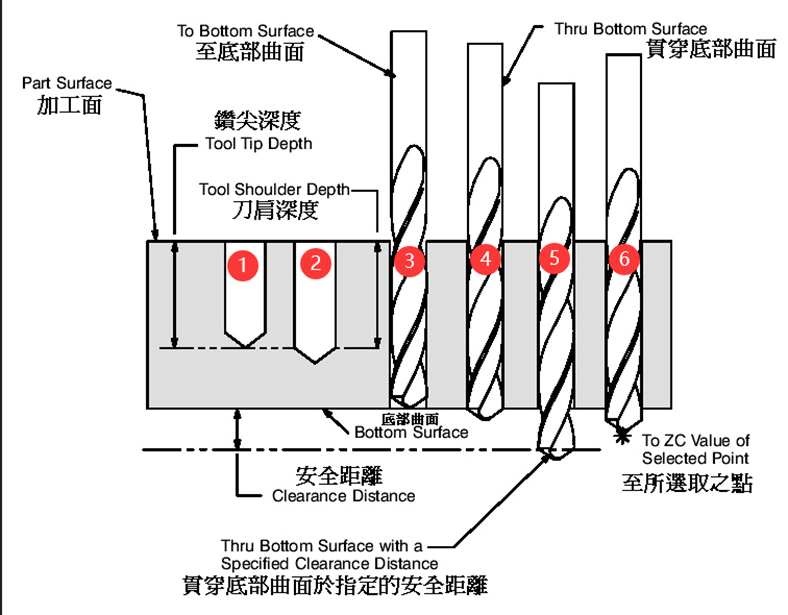

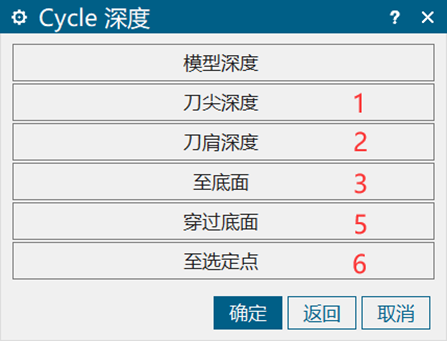

钻尖=0.3*D 按照118度的角

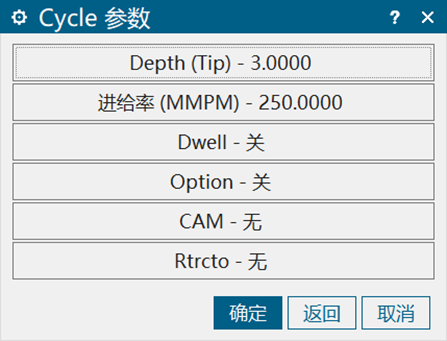

Dwell 开/秒G82，关G81
Rtrcto 无/空G99，自动G98
Step Q值设定
避让-安全平面（这里是全部避让，空选择的避让是孔与孔之间的避让）

可以指定相同大小的孔钻不同深度
